使用多種不同的分散劑化學(xué)成分，有些分散劑在水性或非水性體系中分散特定顏料的效果要比其他分散劑好得多，由于完全覆蓋顏料或填料表面所需的分散劑用量各不相同，如何添加分散劑的用量成為客戶使用的一個重要環(huán)節(jié)，主要考量所選用的特定分散劑，以及表面積、表面能、吸收動力學(xué)和其他配方特性的變化。完全覆蓋主顆粒表面至關(guān)重要，因?yàn)檫@將優(yōu)化顏料的穩(wěn)定性和性能。
在水性顏料漿中，分散劑的最佳用量比較容易確定，它依賴于當(dāng)顏料表面完全被覆蓋時粘度達(dá)到最低這一事實(shí)。常用的近似測量方法如下：
1、制備顏料漿中，顏料含量要足夠高，以便在沒有分散劑的情況下混合后得到漿狀顏料。通常情況下，有機(jī)顏料的添加量為：30wt.%（重量(質(zhì)量)百分比），無機(jī)顏料的添加量為55wt.%（重量(質(zhì)量)百分比）。使用溶解劑（或同類分散劑）的分散時間約為30分鐘。
2、添加分散劑和測定粘度，將分散劑分次加入攪拌好的顏料漿中，添加和混合后，使用Brookfield粘度計(jì)或錐板系統(tǒng)在低剪切速率下測量粘度。然后加入分散劑，直至粘度達(dá)到最小值，由此可觀察到兩條典型的粘度曲線（圖1）。曲線1是典型的無機(jī)顏料傳統(tǒng)潤濕劑和分散劑，如聚磷酸鹽和聚羧酸。曲線2通常出現(xiàn)在其他類型的聚合物分散劑中。

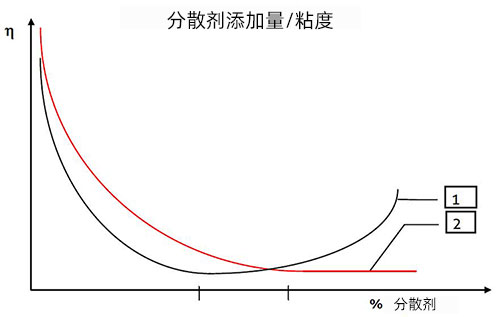

圖1. 在顏料漿中加入聚合物分散劑后，粘度會降到最低，不同類型的分散劑會產(chǎn)生不同的曲線，最佳分散劑用量是達(dá)到粘度最小值的點(diǎn)。
一般來說，這種實(shí)驗(yàn)方法確定的分散劑用量太少。這是因?yàn)椋?/div>
1、由于分散過程中添加的分散劑量太少，因此無法達(dá)到最佳研磨度。
2、停止分散后立即開始重新聚集，沒有足夠的分散劑來穩(wěn)定顏料顆粒，即在停止分散和測量粘度之間會發(fā)生變化。
以上就是采用近似測量方法的方法來判斷分散劑的用量添加是否少的情況，當(dāng)然還有其他幾種方法，我們可以后期再講，今天主要先講下這個情況。
E-Mail：hh@gdhhhx.com 備案號：
關(guān)于我們
產(chǎn)品中心
新聞資訊
關(guān)注我們
